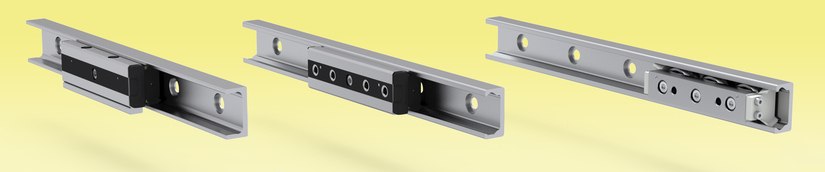

KOMPAKTIJOHDE
Kompaktijohde on lineaarijohdejärjestelmä, joka koostuu johteista ja johteelle asennettavista rullakelkoista. Johteet valmistetaan kylmävedetystä karkaistusta hiiliteräksestä ja juoksupinnat koneistetaan.
Kompaktijohde koostuu kolmesta tuotesarjasta; Kiinteästä rullaradasta, kompensoivasta rullaradasta sekä kelluvasta rullaradasta. Järjestelmällä voidaan kompensoida yhdensuuntaisuuspoikkeamia sekä aksiaali- (jopa 3,9mm), että radiaali-suunnassa (jopa 2°).
Kaikki tuotteet ovat vakiona sinkittyjä. Myös muita pintakäsittelyvaihtoehtoja on saatavilla, mikäli korkeampaa korroosionkestoa vaaditaan. Johdetta on saatavilla neljää eri kokoa. Rullakelkkoja on useita eri versioita ja pituuksia, jotka valitaan koko- ja kuormitusvaatimusten mukaisesti.
AKSIAALISET POIKKEAMAT YHDENSUUNTAISESSA LIIKKEESSÄ
Ongelma esiintyy kun ei saavuteta aksiaalista yhdensuuntaisuutta asennuspinnoissa. Tästä seuraa kelkkojen epätasapainoinen kuormankanto, joka lyhentää huomattavasti järjestelmän käyttöikää. Ongelma saadaan ratkaistua käyttämällä kiinteää rullarataa kelluvan rullaradan kanssa (T+U-järjestelmä). Yhdistelmä kompensoi ratojen rinnakkaista poikkeavuutta rakenteensa ansiosta.
POIKKEAMAT KORKEUS-SUUNNASSA
K+U yhdistelmä kompensoi yhdensuuntaisuuspoikkeamaa T+U yhdistelmän tapaan. Lisäksi K+U yhdistelmä antaa kelkan kiertyä johteessa. Tämä ominaisuus kompensoi poikkeamia korkeus-suunnassa.
LUE LISÄÄ LINEAARIJOHTEISTA BLOGISTAMME

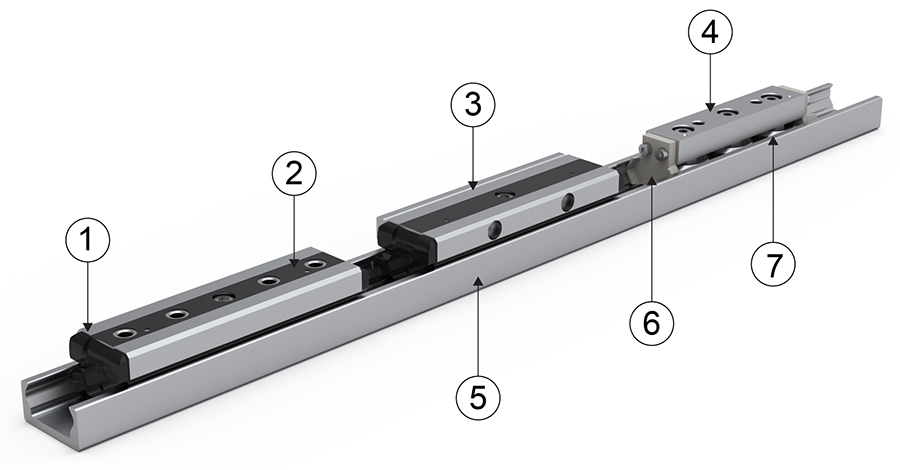

- NSW/NSA/NSD/NSDA pyyhkijä
- NSW/NSA kelkka
- NSD/NSDA kelkka
- CSW/CSWK kelkka
- Johde
- CSW/CSWK pyyhkijä
- Rulla
LISÄTIETOJA
OMINAISUUDET
- Pieni koko
- Korroosiosuojatuilla pinnoilla pidempi elinikä
- Hyvä epäpuhtauksien sietokyky sisäisten juoksupintojen ja isojen rullien ansiosta
- Karkaistut ja koneistetut kulku-urat johteella
- Itselinjautuvuus kahden kiskon järjestelmässä
- Korkea liikenopeus
- Laaja käyttölämpötila
- Kelkan helppo säädettävyys johteelle
- Hiljaisempi kuin kuulakierrolla varustetut johderatkaisut
- Saatavilla eri käsittelyjä korkeampaan korroosiosuojaukseen
SOVELTUVUUS
- Metallintyöstökoneet
- Lääketeollisuuden laitteet
- Pakkauskoneet
- Kuvantamiskoneet
- Rakennus- sekä teollisuuslaitteet (ovet, suojaseinät)
- Robotit ja manipulaattorit
- Automaatiokoneet
- Kuormankäsittely
- Erikoisajoneuvot
