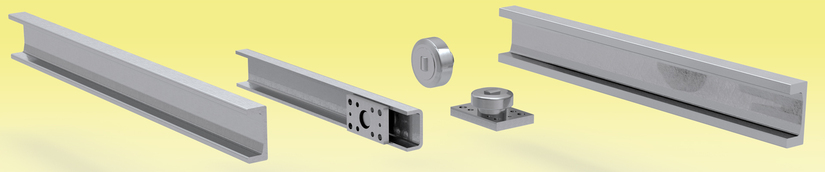

U-JOHDE

U-johde on jäykkä järjestelmä, jossa tarkkuus ei ole tärkeintä. Johdekiskot voidaan hitsata osaksi rakennetta ja rullat voidaan varustaa kiinnityslaipalla. U-järjestelmä on suunniteltu kompensoimaan yhdensuuntaisuuspoikkeamia.

Pienin johdekisko on ulkomitoiltaan 48,5 mm ja suurin 440 mm. Rullia on saatavilla useilla eri mitoilla, aina 40 mm ulkohalkaisijasta ja 60 kg kantokyvystä 340 mm halkaisijaan ja 26 000 kg kantokykyyn.

U-johteita on saatavilla kolmessa eri kokoluokassa. Materiaaleina teräs tai ruostumaton teräs AISI 304, joka mahdollistaa johteiden käytön erittäin vaativissa olosuhteissa.

Rullat on valmistettu teräksestä. Pienemmille kuormituksille on mahdollista saada polyamidirullia, jotka ovat käytössä hiljaisempia.

Voitelu
On tärkeää, että teräsrullan ja U-johteen välinen kontaktipinta voidellaan huolellisesti ennen käyttöä. Vakiorullat voidellaan litiumrasvalla, luokka 3.

LUE LISÄÄ LINEAARIJOHTEISTA BLOGISTAMME

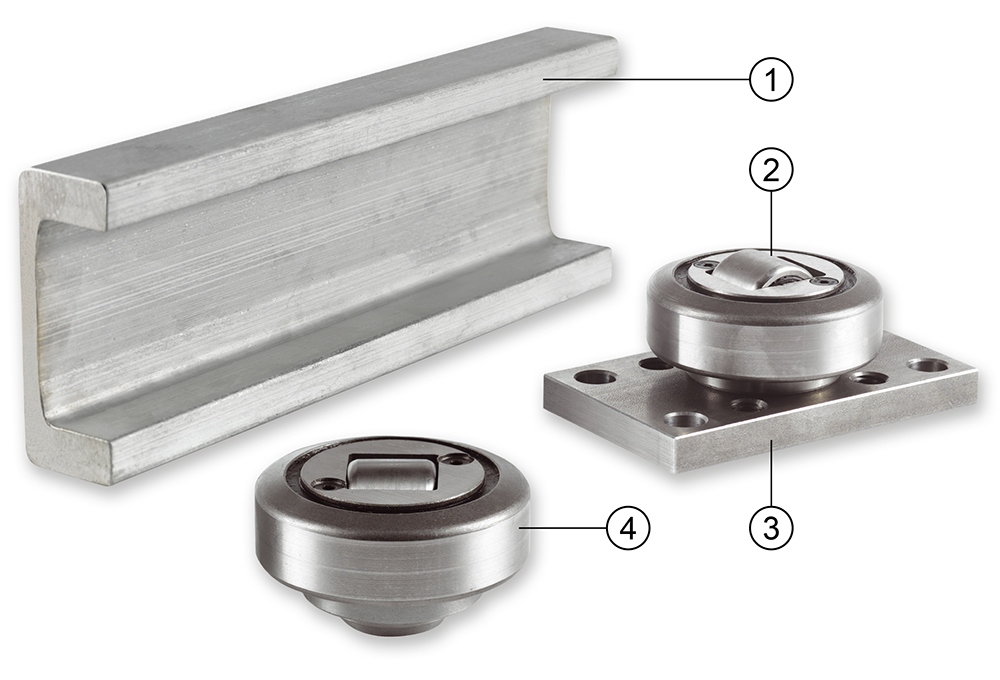

1. Johde
2. Vakiorulla (teräs)
3. Kiinnityslaippa
4. Vakiorulla (teräs)
